BPMN 2.0 简介

什么是 BPMN?

BPMN 是一个被广泛接受和支持的流程表示标准符号 OMG BPMN Standard。

定义流程

注意

本介绍假设你使用 Eclipse IDE 来创建和编辑文件。但其实很少有内容是 Eclipse 特有的,你可以使用任何其他工具来创建包含 BPMN 2.0 的 XML 文件。

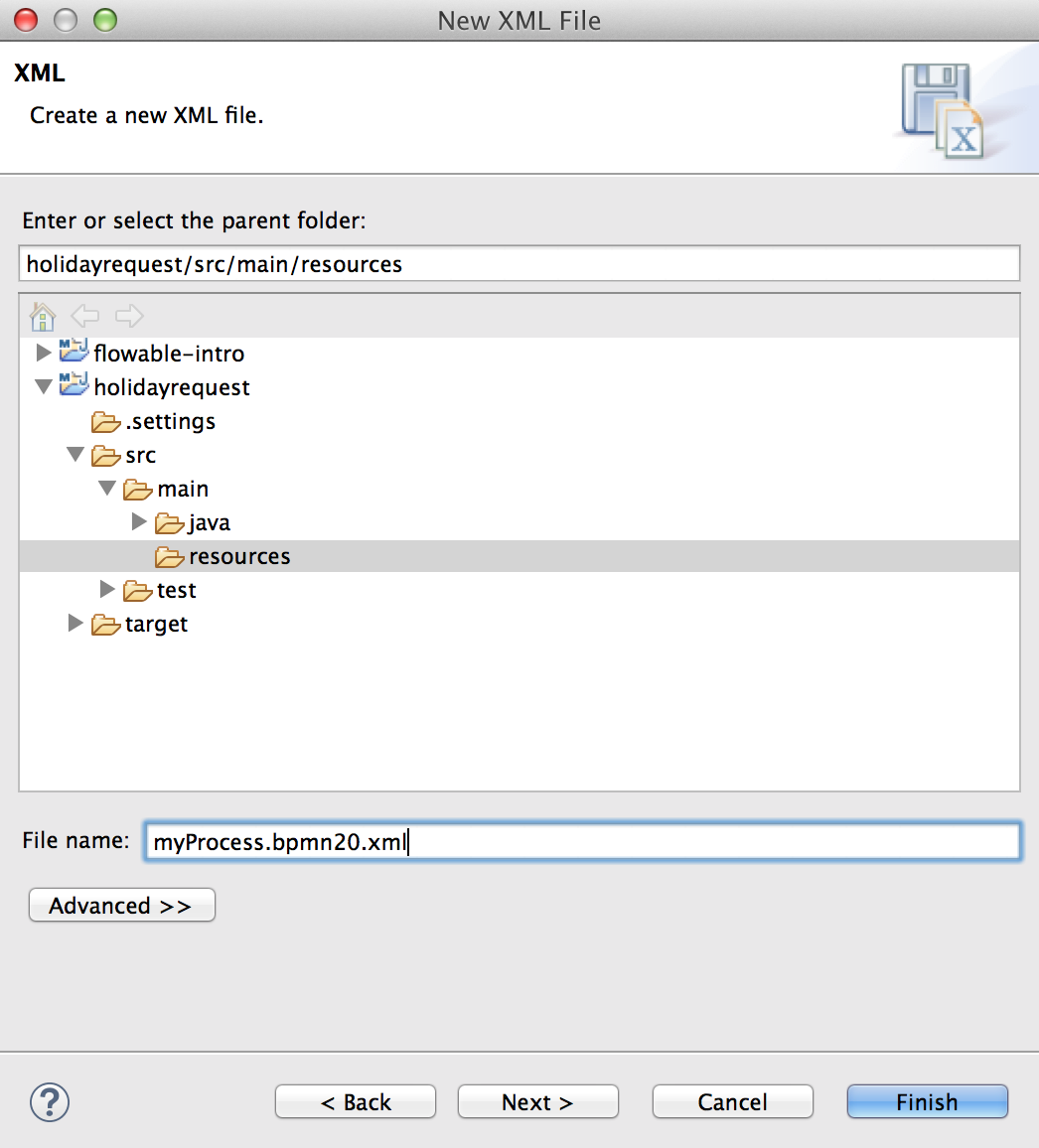

创建一个新的 XML 文件(右键点击任意项目并选择 New→Other→XML-XML File)并为其命名。确保文件以 .bpmn20.xml 或 .bpmn 结尾,否则引擎将无法部署它。

BPMN 2.0 schema 的根元素是 definitions 元素。在这个元素中,可以定义多个流程定义(尽管我们建议每个文件只包含一个流程定义,因为这样可以简化后期的开发维护)。一个空的流程定义如下所示。注意最小的 definitions 元素只需要 xmlns 和 targetNamespace 声明。targetNamespace 可以是任意值,用于对流程定义进行分类。

<definitions
  xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
  xmlns:flowable="http://flowable.org/bpmn"
  targetNamespace="Examples">

  <process id="myProcess" name="My First Process">
    ..
  </process>

</definitions>

可选地,你也可以添加 BPMN 2.0 XML schema 的在线 schema 位置,作为 Eclipse 中 XML catalog 配置的替代方案。

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL
                    http://www.omg.org/spec/BPMN/2.0/20100501/BPMN20.xsd

process 元素有两个属性:

• id: 这个属性是必需的,它映射到 Flowable ProcessDefinition 对象的 key 属性。这个 id 可以用于通过 RuntimeService 的 startProcessInstanceByKey 方法启动流程定义的新实例。这个方法将始终使用流程定义的最新部署版本。

ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("myProcess");

• 需要注意的是,这与调用 startProcessInstanceById 方法不同,后者需要 Flowable 引擎在部署时生成的字符串 ID(可以通过调用 processDefinition.getId() 方法获取)。生成的 ID 格式为 'key:version',长度限制为 64 个字符。如果你收到 FlowableException 提示生成的 ID 太长,请限制流程的 key 字段中的文本长度。

• name: 这个属性是可选的,它映射到 ProcessDefinition 的 name 属性。引擎本身不使用这个属性,因此它可以用于在用户界面中显示更友好的名称。

入门: 10 分钟教程

在本节中,我们将介绍一个非常简单的业务流程,用它来介绍一些基本的 Flowable 概念和 Flowable API。

前提条件

本教程假设你已经运行了 Flowable demo 设置,并且你正在使用独立的 H2 服务器。编辑 db.properties 并设置 jdbc.url=jdbc:h2:tcp://localhost/flowable,然后根据 H2 的文档 运行独立服务器。

目标

本教程的目标是学习 Flowable 和一些基本的 BPMN 2.0 概念。最终结果将是一个简单的 Java SE 程序,它部署一个流程定义,然后通过 Flowable 引擎 API 与这个流程交互。我们还会涉及一些 Flowable 相关的工具。当然,你在本教程中学到的内容也可以用于构建围绕业务流程的 Web 应用程序。

用例

用例很简单:我们有一家公司,让我们称之为 BPMCorp。在 BPMCorp 中,需要每月为公司股东编写一份财务报告。这是会计部门的责任。当报告完成后,高层管理人员中的一位需要在报告发送给所有股东之前批准该文档。

流程图

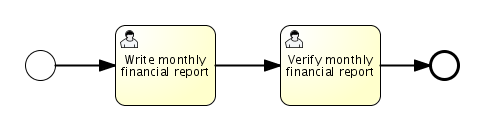

上述业务流程可以使用 Flowable Designer 以图形方式定义。但是,对于本教程,我们将自己编写 XML,因为在这个阶段这样做可以学到最多东西。我们的流程的图形化 BPMN 2.0 表示如下所示:

我们看到的是一个 none Start Event (左侧的圆圈),后面是两个 User Tasks: 'Write monthly financial report' 和 'Verify monthly financial report',最后以一个 none end event (右侧带粗边框的圆圈)结束。

XML 表示

这个业务流程的 XML 版本(FinancialReportProcess.bpmn20.xml)如下所示。很容易识别出我们流程的主要元素(点击链接可以跳转到该 BPMN 2.0 构造的详细部分):

• (none) start event 告诉我们流程的入口点在哪里。

• User Tasks 声明是我们流程中人工任务的表示。注意第一个任务分配给了 accountancy 组,而第二个任务分配给了 management 组。有关如何将用户和组分配给用户任务的更多信息,请参见用户任务分配部分。

• 当到达 none end event 时,流程结束。

• 元素之间通过 sequence flows 连接。这些序列流有源和目标,定义了序列流的方向。

<definitions id="definitions"
  targetNamespace="http://flowable.org/bpmn20"
  xmlns:flowable="http://flowable.org/bpmn"
  xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL">

    <process id="financialReport" name="Monthly financial report reminder process">

      <startEvent id="theStart" />

      <sequenceFlow id="flow1" sourceRef="theStart" targetRef="writeReportTask" />

      <userTask id="writeReportTask" name="Write monthly financial report" >
        <documentation>
          Write monthly financial report for publication to shareholders.
        </documentation>
        <potentialOwner>
          <resourceAssignmentExpression>
            <formalExpression>accountancy</formalExpression>
          </resourceAssignmentExpression>
        </potentialOwner>
      </userTask>

      <sequenceFlow id="flow2" sourceRef="writeReportTask" targetRef="verifyReportTask" />

      <userTask id="verifyReportTask" name="Verify monthly financial report" >
        <documentation>
          Verify monthly financial report composed by the accountancy department.
          This financial report is going to be sent to all the company shareholders.
        </documentation>
        <potentialOwner>
          <resourceAssignmentExpression>
            <formalExpression>management</formalExpression>
          </resourceAssignmentExpression>
        </potentialOwner>
      </userTask>

      <sequenceFlow id="flow3" sourceRef="verifyReportTask" targetRef="theEnd" />

      <endEvent id="theEnd" />

    </process>

</definitions>

启动流程实例

我们现在已经为我们的业务流程创建了流程定义。从这样的流程定义中,我们可以创建流程实例。在这个场景中,一个流程实例对应于某个特定月份的单个财务报告的创建和验证。任何月份的所有流程实例都共享相同的流程定义。

要能够从给定的流程定义创建流程实例,我们必须首先部署流程定义。部署流程定义意味着两件事:

• 流程定义将被存储在为你的 Flowable 引擎配置的持久性数据存储中。通过部署我们的业务流程,我们确保引擎在重启后能找到流程定义。

• BPMN 2.0 流程 XML 将被解析为内存中的对象模型,可以通过 Flowable API 进行操作。

关于部署的更多信息可以在部署专门章节中找到。

如该章节所述,部署可以通过多种方式进行。其中一种方式是通过 API,如下所示。注意所有与 Flowable 引擎的交互都是通过其服务进行的。

Deployment deployment = repositoryService.createDeployment()
  .addClasspathResource("FinancialReportProcess.bpmn20.xml")
  .deploy();

现在我们可以使用在流程定义中定义的 id 启动新的流程实例(参见 XML 中的 process 元素)。注意在 Flowable 术语中这个 id 被称为key。

ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("financialReport");

这将创建一个首先经过开始事件的流程实例。在开始事件之后,它遵循所有出去的序列流(在这种情况下只有一个)并到达第一个任务('write monthly financial report')。Flowable 引擎现在将在持久性数据库中存储一个任务。此时,附加到任务的用户或组分配也被解析并存储在数据库中。重要的是要注意 Flowable 引擎将继续执行流程步骤,直到达到等待状态,比如用户任务。在这样的等待状态下,流程实例的当前状态被存储在数据库中。它保持在该状态,直到用户决定完成他们的任务。此时,引擎将继续执行,直到达到新的等待状态或流程结束。如果引擎在此期间重启或崩溃,流程的状态在数据库中是安全和可靠的。

在创建任务之后,startProcessInstanceByKey 方法将返回,因为用户任务活动是一个等待状态。在我们的场景中,任务被分配给一个组,这意味着该组的每个成员都是执行该任务的候选人。

我们现在可以把这些都组合在一起,创建一个简单的 Java 程序。创建一个新的 Eclipse 项目并将 Flowable JAR 包和依赖项添加到其类路径中(这些可以在 Flowable 发行版的 libs 文件夹中找到)。在我们可以调用 Flowable 服务之前,我们必须首先构建一个 ProcessEngine,它给我们提供对服务的访问。这里我们使用 'standalone' 配置,它构建一个使用 demo 设置中使用的相同数据库的 ProcessEngine。

你可以在这里下载流程定义 XML。这个文件包含上面显示的 XML,但也包含必要的 BPMN 图表交换信息,以在 Flowable 工具中可视化流程。

public static void main(String[] args) {

  // 创建 Flowable 流程引擎
  ProcessEngine processEngine = ProcessEngineConfiguration
    .createStandaloneProcessEngineConfiguration()
    .buildProcessEngine();

  // 获取 Flowable 服务
  RepositoryService repositoryService = processEngine.getRepositoryService();
  RuntimeService runtimeService = processEngine.getRuntimeService();

  // 部署流程定义
  repositoryService.createDeployment()
    .addClasspathResource("FinancialReportProcess.bpmn20.xml")
    .deploy();

  // 启动一个流程实例
  runtimeService.startProcessInstanceByKey("financialReport");
}

任务列表

我们现在可以通过添加以下逻辑,使用 TaskService 检索这个任务:

List<Task> tasks = taskService.createTaskQuery().taskCandidateUser("kermit").list();

注意我们传递给这个操作的用户需要是 accountancy 组的成员,因为这在流程定义中已经声明:

<potentialOwner>
  <resourceAssignmentExpression>
    <formalExpression>accountancy</formalExpression>
  </resourceAssignmentExpression>
</potentialOwner>

我们也可以使用任务查询 API,通过组名获得相同的结果。我们现在可以在代码中添加以下逻辑:

TaskService taskService = processEngine.getTaskService();
List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("accountancy").list();

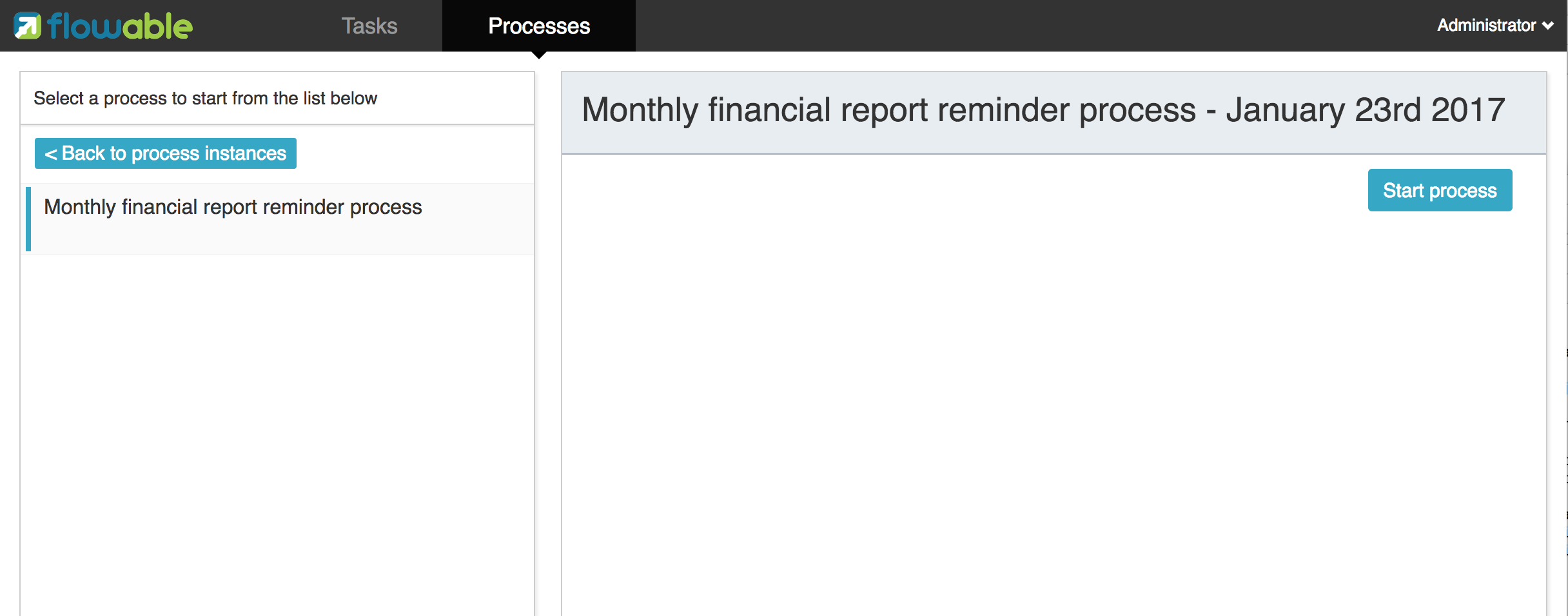

由于我们已经配置了 ProcessEngine 使用与 demo 设置相同的数据库,我们现在可以登录 Flowable IDM。以 admin/test 身份登录并创建 2 个新用户 kermit 和 fozzie,并给他们两个都授予访问工作流应用程序的权限。然后创建 2 个名为 accountancy 和 management 的新组织组,将 fozzie 添加到新的 accountancy 组,将 kermit 添加到 management 组。 现在使用 fozzie 登录 Flowable task 应用程序,我们会发现可以通过选择 Task App,然后选择其 Processes 页面并选择 'Monthly financial report' 流程来启动我们的业务流程。

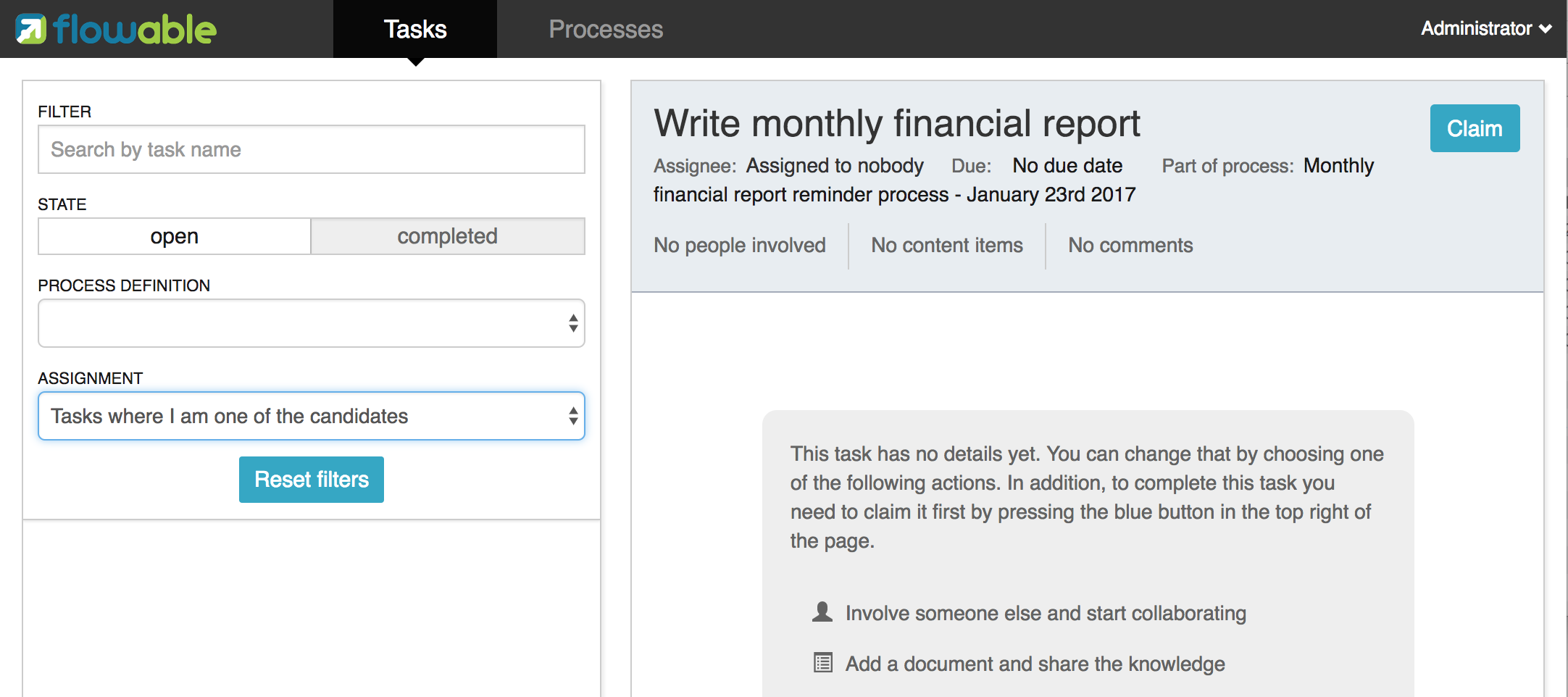

如前所述,流程将执行直到到达第一个用户任务。由于我们以 fozzie 身份登录,我们可以看到在启动流程实例后,有一个新的候选任务可供他使用。选择 Tasks 页面查看这个新任务。注意,即使流程是由其他人启动的,该任务仍然会作为候选任务对 accountancy 组中的所有人可见。

认领任务

会计现在需要认领任务。通过认领任务,该特定用户将成为任务的受理人,并且该任务将从 accountancy 组其他成员的任务列表中消失。以编程方式认领任务如下:

taskService.claim(task.getId(), "fozzie");

该任务现在在认领任务的用户的个人任务列表中。

List<Task> tasks = taskService.createTaskQuery().taskAssignee("fozzie").list();

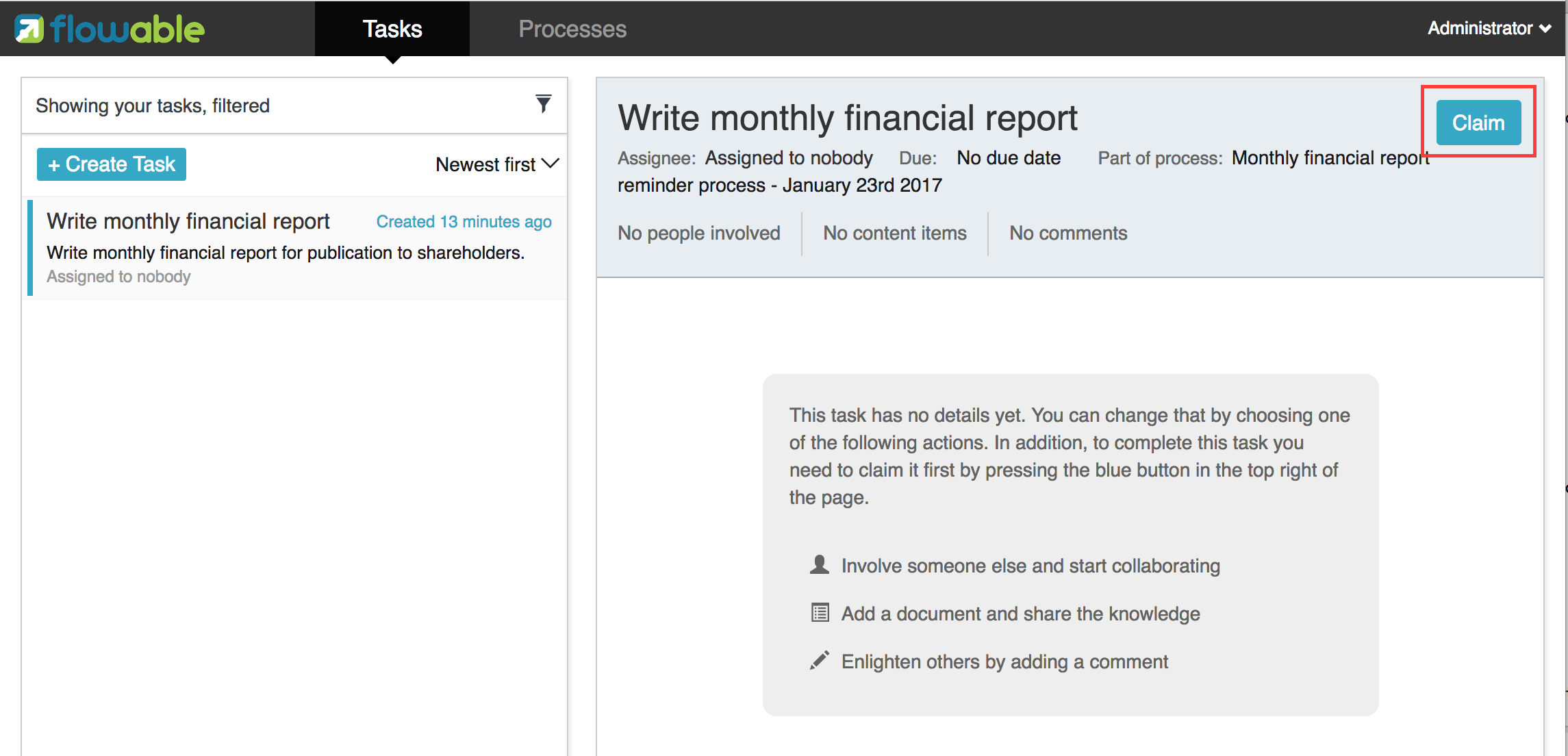

在 Flowable Task 应用程序中,点击 claim 按钮将调用相同的操作。任务现在将移动到登录用户的个人任务列表中。你还会看到任务的受理人已更改为当前登录的用户。

完成任务

会计现在可以开始处理财务报告。一旦报告完成,他可以完成任务,这意味着该任务的所有工作都已完成。

taskService.complete(task.getId());

对于 Flowable 引擎来说,这是一个外部信号,表明流程实例执行现在可以继续。任务本身从运行时数据中删除。遵循任务的单个出站转换,将执行移动到第二个任务('验证报告')。现在将使用与第一个任务相同的机制来分配第二个任务,只是任务将分配给 management 组这一小区别。

在 demo 设置中,通过点击任务列表中的 complete 按钮来完成任务。由于 Fozzie 不是会计,我们需要退出 Flowable Task 应用程序并以 kermit(他是一个管理者)的身份登录。第二个任务现在在未分配的任务列表中可见。

结束流程

验证任务可以用与之前完全相同的方式检索和认领。完成这第二个任务将使流程执行移动到结束事件,从而结束流程实例。流程实例和所有相关的运行时执行数据都从数据存储中删除。

以编程方式,你也可以使用 historyService 验证流程是否已结束

HistoryService historyService = processEngine.getHistoryService();
HistoricProcessInstance historicProcessInstance =
historyService.createHistoricProcessInstanceQuery().processInstanceId(procId).singleResult();
System.out.println("Process instance end time: " + historicProcessInstance.getEndTime());

代码概览

将前面章节的所有代码片段组合在一起,你应该得到如下所示的代码。这段代码考虑到你可能已经通过 Flowable 应用程序 UI 启动了几个流程实例。它检索任务列表而不是单个任务,所以它总是有效:

public class TenMinuteTutorial {

  public static void main(String[] args) {

    // 创建 Flowable 流程引擎
    ProcessEngine processEngine = ProcessEngineConfiguration
      .createStandaloneProcessEngineConfiguration()
      .buildProcessEngine();

    // 获取 Flowable 服务
    RepositoryService repositoryService = processEngine.getRepositoryService();
    RuntimeService runtimeService = processEngine.getRuntimeService();

    // 部署流程定义
    repositoryService.createDeployment()
      .addClasspathResource("FinancialReportProcess.bpmn20.xml")
      .deploy();

    // 启动一个流程实例
    String procId = runtimeService.startProcessInstanceByKey("financialReport").getId();

    // 获取第一个任务
    TaskService taskService = processEngine.getTaskService();
    List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("accountancy").list();
    for (Task task : tasks) {
      System.out.println("Following task is available for accountancy group: " + task.getName());

      // 认领任务
      taskService.claim(task.getId(), "fozzie");
    }

    // 验证 Fozzie 现在可以检索任务
    tasks = taskService.createTaskQuery().taskAssignee("fozzie").list();
    for (Task task : tasks) {
      System.out.println("Task for fozzie: " + task.getName());

      // 完成任务
      taskService.complete(task.getId());
    }

    System.out.println("Number of tasks for fozzie: "
            + taskService.createTaskQuery().taskAssignee("fozzie").count());

    // 检索并认领第二个任务
    tasks = taskService.createTaskQuery().taskCandidateGroup("management").list();
    for (Task task : tasks) {
      System.out.println("Following task is available for management group: " + task.getName());
      taskService.claim(task.getId(), "kermit");
    }

    // 完成第二个任务结束流程
    for (Task task : tasks) {
      taskService.complete(task.getId());
    }

    // 验证流程确实已经结束
    HistoryService historyService = processEngine.getHistoryService();
    HistoricProcessInstance historicProcessInstance =
      historyService.createHistoricProcessInstanceQuery().processInstanceId(procId).singleResult();
    System.out.println("Process instance end time: " + historicProcessInstance.getEndTime());
  }

}

未来的改进

很容易看出这个业务流程过于简单,在实际中难以使用。但是,当你学习了 Flowable 中可用的 BPMN 2.0 构造后,你将能够通过以下方式增强业务流程:

• 定义网关(gateways),这样经理可以决定拒绝财务报告并为会计重新创建任务,采用与接受报告不同的路径。

• 声明和使用变量(variables)来存储或引用报告,以便可以在表单中可视化显示。

• 在流程结束时定义一个服务任务(service task),将报告发送给每个股东。

• 等等。
