Flowable CMMN API

CMMN 流程引擎 API 和服务

引擎 API 是与 Flowable 交互最常用的方式。主要的起点是 CmmnEngine,它可以通过配置章节中描述的几种方式创建。通过 CmmnEngine,你可以获取包含案例/CMMN 方法的各种服务。CmmnEngine 和服务对象都是线程安全的,因此你可以在整个服务器中保持对其中一个的引用。

CmmnEngine cmmnEngine = CmmnEngineConfiguration.createStandaloneCmmnEngineConfiguration();

CmmnRuntimeService runtimeService = cmmnEngine.getCmmnRuntimeService();
CmmnRepositoryService repositoryService = cmmnEngine.getCmmnRepositoryService();
CmmnTaskService taskService = cmmnEngine.getCmmnTaskService();
CmmnManagementService managementService = cmmnEngine.getCmmnManagementService();
CmmnHistoryService historyService = cmmnEngine.getCmmnHistoryService();

CmmnEngineConfiguration.createStandaloneCmmnEngineConfiguration() 将初始化并构建一个 CMMN 引擎,之后始终返回该 CMMN 引擎。

CmmnEngineConfiguration 类将扫描所有的 flowable.cmmn.cfg.xml 和 flowable-cmmn-context.xml 文件。对于所有的 flowable.cmmn.cfg.xml 文件,CMMN 引擎将以典型的 Flowable 方式构建:CmmnEngineConfiguration.createCmmnEngineConfigurationFromInputStream(inputStream).buildCmmnEngine()。对于所有的 flowable-cmmn-context.xml 文件,CMMN 引擎将以 Spring 方式构建:首先创建 Spring 应用程序上下文,然后从该应用程序上下文获取 CMMN 引擎。

所有服务都是无状态的。这意味着你可以轻松地在集群中的多个节点上运行 Flowable,每个节点都连接到同一个数据库,而不必担心实际执行之前调用的是哪台机器。无论在哪里执行,对任何服务的任何调用都是幂等的。

CmmnRepositoryService 可能是使用 Flowable CMMN 引擎时首先需要的服务。该服务提供了管理和操作部署和案例定义的操作。这里不详细介绍,案例定义是 CMMN 1.1 案例的 Java 对应物。它表示案例中每个步骤的结构和行为。部署是 Flowable CMMN 引擎中的打包单位。一个部署可以包含多个 CMMN 1.1 XML 文件和任何其他资源。一个部署包含什么由开发人员决定。它可以是单个 CMMN 1.1 XML 文件,也可以是一整套案例和相关资源(例如,部署 'hr-cases' 可以包含与人力资源案例相关的所有内容)。CmmnRepositoryService 可以部署这样的包。部署意味着将其上传到引擎,在存储到数据库之前,所有案例都会被检查和解析。从那时起,系统就知道了该部署,部署中包含的任何流程现在都可以启动了。

此外,该服务允许你:

  • 查询引擎已知的部署和案例定义。

  • 检索各种资源,如部署中包含的文件或引擎自动生成的案例图。

  • 检索案例定义的 POJO 版本,可用于使用 Java 而不是 XML 来检查案例。

虽然 CmmnRepositoryService 主要处理静态信息(不变或至少变化不大的数据),但 CmmnRuntimeService 则完全相反。它处理启动案例定义的新案例实例。如上所述,案例定义定义了案例中不同步骤的结构和行为。案例实例是案例定义的一次执行。对于每个案例定义,通常同时运行着许多实例。CmmnRuntimeService 也是用于检索和存储案例变量的服务。这些数据特定于给定的案例实例,可以被案例中的各种构造使用(例如,计划转换条件经常使用流程变量来确定选择哪条路径来继续案例)。CmmnRuntimeservice 还允许你查询案例实例和计划项。计划项是 CMMN 1.1 已启用计划项的表示。最后,当案例实例等待外部触发并需要继续时,使用 CmmnRuntimeService。案例实例可以有各种等待状态,该服务包含各种操作来"通知"实例已收到外部触发并且案例实例可以继续。

系统用户需要执行的任务是像 Flowable 这样的 CMMN 引擎的核心。所有与任务相关的内容都分组在 CmmnTaskService 中,例如:

  • 查询分配给用户或组的任务

  • 创建新的独立任务。这些是与流程实例无关的任务。

  • 操作任务分配给哪个用户或哪些用户以某种方式参与任务。

  • 认领和完成任务。认领意味着某人决定成为任务的受理人,这意味着该用户将完成任务。完成意味着"完成任务的工作"。通常这是填写某种形式的表单。

CmmnHistoryService 公开了 Flowable CMMN 引擎收集的所有历史数据。在执行案例时,引擎可以保留大量数据(这是可配置的),例如案例实例启动时间、谁执行了哪些任务、完成任务花了多长时间、在每个案例实例中遵循了哪条路径等。该服务主要提供查询功能来访问这些数据。

CmmnManagementService 提供对数据库表的低级信息的访问,允许查询不同类型的作业并执行它们。

有关服务操作和引擎 API 的更详细信息,请参阅javadocs。

异常策略

Flowable 中的基础异常是 org.flowable.engine.common.api.FlowableException,这是一个非受检异常。API 可以随时抛出此异常,但在特定方法中发生的"预期"异常会在 javadocs 中记录。例如,以下是 CmmnTaskService 的一个示例:

/**
 * 当任务成功执行时调用。
 * @param taskId 要完成的任务的 ID,不能为 null。
 * @throws FlowableObjectNotFoundException 当不存在具有给定 ID 的任务时。
 */
 void complete(String taskId);

在上面的示例中,当传入一个不存在任务的 ID 时,将抛出异常。此外,由于 javadoc 明确指出 taskId 不能为 null,当传入 null 时将抛出 FlowableIllegalArgumentException。

尽管我们想避免庞大的异常层次结构,但在特定情况下会抛出以下子类。在流程执行或 API 调用期间发生的所有其他错误,如果不符合以下可能的异常,则作为常规 FlowableExceptions 抛出。

  • FlowableWrongDbException: 当 Flowable 引擎发现数据库架构版本与引擎版本不匹配时抛出。

  • FlowableOptimisticLockingException: 当由于并发访问相同数据条目而在数据存储中发生乐观锁定时抛出。

  • FlowableClassLoadingException: 当请求加载的类未找到或加载时发生错误时抛出(例如,JavaDelegates、TaskListeners 等)。

  • FlowableObjectNotFoundException: 当请求或操作的对象不存在时抛出。

  • FlowableIllegalArgumentException: 表示在 Flowable API 调用中提供了非法参数,在引擎配置中配置了非法值,或在流程定义中提供或使用了非法值。

  • FlowableTaskAlreadyClaimedException: 当调用 taskService.claim(...) 时,任务已被认领时抛出。

查询 API

从引擎查询数据有两种方式:查询 API 和原生查询。查询 API 允许你使用流畅的 API 编写完全类型安全的查询。你可以向查询添加各种条件(所有条件都作为逻辑 AND 一起应用)和精确的一个排序。以下代码显示了一个示例:

List<Task> tasks = taskService.createTaskQuery()
    .taskAssignee("kermit")
    .orderByDueDate().asc()
    .list();

变量

每个案例实例都需要并使用数据来执行其组成的步骤。在 Flowable 中,这些数据称为变量,存储在数据库中。变量可以在表达式中使用(例如,在哨兵的条件中),在调用外部服务的 Java 服务任务中使用(例如提供输入或存储服务调用的结果),等等。

案例实例可以有变量(称为案例变量),计划项实例和人工任务也可以有变量。一个案例实例可以有任意数量的变量。每个变量都存储在 ACT_RU_VARIABLE 数据库表的一行中。

createCaseInstanceBuilder 方法有可选方法,可以在通过 CmmnRuntimeService 创建和启动案例实例时提供变量:

CaseInstance caseInstance = runtimeService.createCaseInstanceBuilder().variable("var1", "test").start();

可以在案例执行期间添加变量。例如,(CmmnRuntimeService):

void setVariables(String caseInstanceId, Map<String, ? extends Object> variables);

也可以检索变量,如下所示。注意 CmmnTaskService 上也存在类似的方法。

Map<String, Object> getVariables(String caseInstanceId);
Object getVariable(String caseInstanceId, String variableName);

变量经常在 Java 服务任务、表达式、脚本等中使用。

瞬时变量

瞬时变量的行为类似于常规变量,但不会被持久化。通常,瞬时变量用于高级用例。如有疑问,请使用常规案例变量。

瞬时变量适用以下规则:

  • 瞬时变量完全不存储历史记录。

  • 与常规变量一样,设置瞬时变量时会放在最高父级上。这意味着在计划项上设置变量时,瞬时变量实际上存储在案例实例执行中。与常规变量一样,如果变量设置在特定计划项或任务上,则存在本地变体方法。

  • 瞬时变量只能在案例定义中下一个"等待状态"之前访问。之后,它们就消失了。这里,等待状态指的是案例实例被持久化到数据存储的时点。

  • 瞬时变量只能通过 setTransientVariable(name, value) 设置,但调用 getVariable(name) 时也会返回瞬时变量(还存在一个 getTransientVariable(name),它只检查瞬时变量)。这样做的原因是为了使表达式的编写更容易,使用变量的现有逻辑可以适用于两种类型。

  • 瞬时变量会遮蔽同名的持久变量。这意味着当在案例实例上同时设置了持久变量和瞬时变量时,调用 getVariable("someVariable") 将返回瞬时变量值。

你可以在大多数公开常规变量的地方设置和获取瞬时变量:

  • 在 PlanItemJavaDelegate 实现中的 DelegatePlanItemInstance 上

  • 通过运行时服务启动案例实例时

  • 完成任务时

这些方法遵循常规案例变量的命名约定:

CaseInstance caseInstance = runtimeService.createCaseInstanceBuilder().transientVariable("var1", "test").start();

表达式

Flowable 使用 UEL 进行表达式解析。UEL 是 统一表达式语言(Unified Expression Language) 的缩写,是 EE6 规范的一部分(详细信息请参阅 EE6 规范)。

表达式可以在 Java 服务任务、哨兵条件和计划项监听器等地方使用。虽然有值表达式和方法表达式两种类型的表达式,但 Flowable 对此进行了抽象,因此在需要表达式的地方可以同时使用这两种类型。

  • 值表达式: 解析为一个值。默认情况下,所有案例变量都可以使用。此外,所有 spring-beans(如果使用 Spring)也可以在表达式中使用。在非 Spring 环境中,可以通过 CmmnEngineConfiguration 的 setBeans 方法设置表达式可用的 beans。一些示例:
${myVariable}
${myBean.myProperty}
  • 方法表达式: 调用带参数或不带参数的方法。当调用不带参数的方法时,请确保在方法名后添加空括号(这样可以将表达式与值表达式区分开)。 传递的参数可以是字面值或自行解析的表达式。示例:
${printer.print()}
${myBean.addNewOrder('orderName')}
${myBean.doSomething(myVar, planItemInstance)}

这些表达式支持解析基本类型(包括比较它们)、beans、列表、数组和映射。

除了所有案例实例变量之外,还有一些可在表达式中使用的默认对象:

  • caseInstance: 保存有关正在进行的案例实例的附加信息。caseInstance 关键字在所有表达式中都可用。

  • planItemInstance: DelegatePlanItemInstance 保存有关当前计划项实例的附加信息。planItemInstance 关键字在所有与计划项相关的表达式中都可用(例如,哨兵条件、计划项生命周期监听器、服务任务表达式等)。

  • planItemInstances: 公开有关所有当前计划项实例的信息。请参阅下面的示例了解如何使用它。

  • variableContainer: 正在为其解析表达式的变量容器。变量容器是案例实例、计划项实例、流程实例和执行的抽象。+variableContainer 关键字允许编写不绑定到特定实现的表达式。

  • authenticatedUserId: 当前已认证用户的 ID。如果没有用户认证,则该变量不可用。

例如:

${caseInstance.id}
${caseInstance.getVariable('myVariable') == 'test'}
${caseInstance.setVariable('myVariable', 'test')}

${planItemInstance.getPlanItem().getPlanItemDefinition().getName()}
${planItemInstance.getVariable('myVariable') == 123}
${planItemInstance.setVariable('myVariable', 123)}

${variableContainer.getVariable('myVariable')}
${variableContainer.setVariable('myVariable', 'true')}

关键字 planItemInstances 需要更多解释。使用此关键字可以检索所有当前计划项实例,但它也像一个 API,用于检索有关当前计划项实例的更多信息。

例如,以下表达式

${planItemInstances.active().count()}

将返回当前处于"活动"状态的所有计划项实例的计数。如果我们只对某个特定计划项感兴趣,可以进行过滤:

${planItemInstances.definitionId('a').active().count()}

如示例所示,planItemInstances 关键字允许将各种过滤方法链接在一起。这种链接将使用 AND 语义。支持以下方法。

基于计划项实例状态的过滤方法:

  • active(): 活动状态

  • available(): 可用状态

  • enabled(): 已启用状态

  • disabled(): 已禁用状态

  • completed(): 已完成状态

  • terminated(): 已终止状态

以下状态过滤器也受支持,但请注意这些反映了不符合规范的内部状态:

  • unavailable(): 不可用状态

  • waitingForRepetition(): 等待重复状态

  • asyncActive(): 异步活动状态

要获取处于终止状态(即已终止或已完成)或非终止状态的所有计划项实例:

  • onlyTerminal(): 仅终止状态

  • onlyNonTerminal(): 仅非终止状态

基于 CMMN 模型中设置的标识符进行过滤:

  • definitionId('id1'): 单个定义 ID

  • definitionIds('id1', 'id2'): 多个定义 ID

基于名称进行过滤:

  • name('name1'): 单个名称

  • names('name1', 'name2', 'name3'): 多个名称

对于某些用例,需要过滤的计划项实例应该只是当前阶段的一部分。"当前阶段"是计划项的父级阶段,如果没有父级阶段则是案例实例。

  • currentStage(): 当前阶段

最后,有一组不能链式调用的方法,因为它们会返回结果。

  • count(): 在应用所有过滤器后返回计划项实例的数量。

  • getDefinitionIds(): 返回一个字符串列表,包含匹配的计划项实例在 CMMN 模型中定义的所有 ID。

  • getDefinitionNames(): 返回一个名称列表,包含匹配的计划项实例在 CMMN 模型中定义的所有名称。

  • getList(): 返回 org.flowable.cmmn.api.runtime.PlanItemInstance 实例的"原始"列表。

让我们看一些使用上述方法的表达式示例:

要统计案例实例中所有活动的计划项实例:

${planItemInstances.active().count()}

要统计 ID 为 'a' 或 'b' 的所有活动计划项实例:

${planItemInstances.active().definitionIds('a', 'b').count()}

要获取当前阶段中处于终止状态的所有计划项实例的 ID:

${planItemInstances.currentStage().onlyTerminal().getDefinitionIds()()}

要将上述表达式的结果存储在瞬时变量中:

${caseInstance.setTransientVariable('myVar', planItemInstances.currentStage().onlyTerminal().getDefinitionIds()}}

表达式函数

[实验性功能] 表达式函数已在 6.4.0 版本中添加。

为了使处理案例变量更容易,在 variables 命名空间下提供了一组开箱即用的函数。

  • variables:get(varName): 获取变量的值。与在表达式中直接写入变量名的主要区别是,当变量不存在时使用此函数不会抛出异常。例如,如果 myVariable 不存在,${myVariable == "hello"} 会抛出异常,但 ${var:get(myVariable) == 'hello'} 会正常工作。

  • variables:getOrDefault(varName, defaultValue): 类似于 get,但可以提供一个默认值,当变量未设置或值为 null 时返回该默认值。

  • variables:exists(varName): 如果变量有非空值,则返回 true。

  • variables:isEmpty(varName) (别名 :empty): 检查变量值是否为空。根据变量类型,行为如下:

    • 对于字符串变量,如果是空字符串则认为变量为空。

    • 对于 java.util.Collection 变量,如果集合没有元素则返回 true。

    • 对于 ArrayNode 变量,如果没有元素则返回 true。

    • 如果变量为 null,始终返回 true。

  • variables:isNotEmpty(varName) (别名 :notEmpty): isEmpty 的反向操作。

  • variables:equals(varName, value) (别名 :eq): 检查变量是否等于给定值。这是一个简写函数,否则需要写成 ${execution.getVariable("varName") != null && execution.getVariable("varName") == value}。

    • 如果变量值为 null,则返回 false(除非与 null 比较)。

  • variables:notEquals(varName, value) (别名 :ne): equals 的反向比较。

  • variables:contains(varName, value1, value2, ...): 检查提供的所有值是否包含在变量中。根据变量类型,行为如下:

    • 对于字符串变量,传入的值用作需要是变量一部分的子字符串。

    • 对于 java.util.Collection 变量,所有传入的值都需要是集合的元素(常规 contains 语义)。

    • 对于 ArrayNode 变量:支持检查 arraynode 是否包含支持作为变量类型的类型的 JsonNode。

    • 当变量值为 null 时,在所有情况下都返回 false。当变量值不为 null,且实例类型不是上述类型之一时,将返回 false。

  • variables:containsAny(varName, value1, value2, ...): 类似于 contains 函数,但如果传入的值中有任何一个(而不是全部)包含在变量中,则返回 true。

  • variables:base64(varName): 将二进制或字符串变量转换为 Base64 字符串

  • 比较函数:

    • variables:lowerThan(varName, value) (别名 :lessThan 或 :lt): ${execution.getVariable("varName") != null && execution.getVariable("varName") < value} 的简写。

    • variables:lowerThanOrEquals(varName, value) (别名 :lessThanOrEquals 或 :lte): 类似,但用于 <=。

    • variables:greaterThan(varName, value) (别名 :gt): 类似,但用于 >。

    • variables:greaterThanOrEquals(varName, value) (别名 :gte): 类似,但用于 >=。

variables 命名空间有别名 vars 或 var。因此 variables:get(varName) 等同于 vars:get(varName) 或 var:get(varName)。注意不需要在变量名周围加引号:var:get(varName) 等同于 var:get('varName') 或 var:get("varName")。

还要注意,在上述所有函数中都不需要将 planItemInstance 或 caseInstance 传入函数(如果不使用函数则需要)。引擎在调用函数时会注入适当的变量作用域。这也意味着在编写 BPMN 流程定义中的表达式时,可以完全相同的方式使用这些函数。

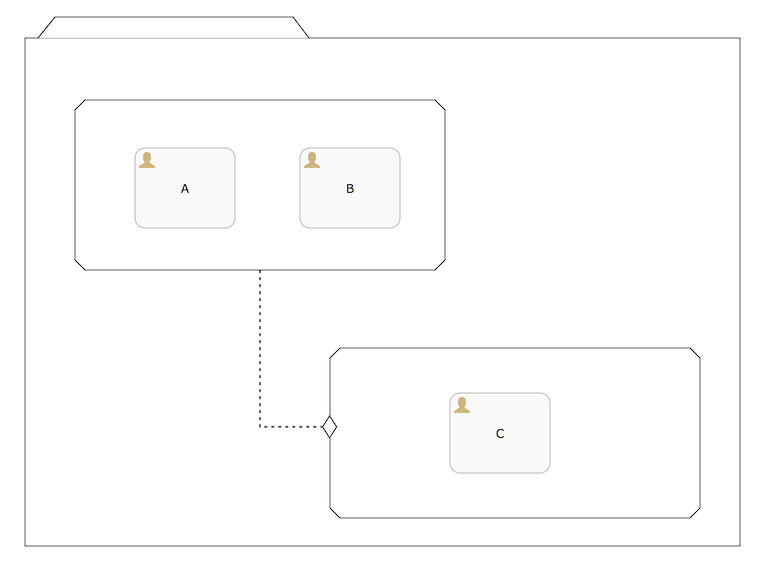

这些变量函数在 CMMN 中特别有用,例如在编写哨兵的 if-part 条件时。看看下面的 CMMN 案例定义:

cmmn.expression functions

假设哨兵除了完成事件外还有一个 if-part。在案例实例启动后,将立即评估此 if-part 条件(因为阶段变为可用)。如果条件的形式是 ${someVariable == someValue},这意味着在启动案例实例时需要有该变量。在许多情况下,这是不可能的,或者变量会在之后出现(例如,来自表单),这会导致低级的 PropertyNotFoundException。考虑到变量可能为空,正确的表达式应该是:

${planItemInstance.getVariable('someVariable') != null && planItemInstance.getVariable('someVariable') == someValue}

这相当冗长。但是使用上述函数,可以简化为:

${var:eq(someVariable, someValue)}

或

${var:get(someVariable) == someValue}

函数实现会考虑变量的可空性(在变量为空时不会抛出异常)并正确处理相等性。

此外,还可以注册可在表达式中使用的自定义函数。有关更多信息,请参阅 org.flowable.common.engine.api.delegate.FlowableFunctionDelegate 接口。

历史清理

默认情况下,历史数据会永久存储,这可能导致历史表变得非常大并影响 HistoryService 的性能。历史清理功能在 6.5.0 版本中引入,允许删除历史流程实例及其相关数据。当不再需要保留流程数据时,可以将其删除以减小历史数据库的大小。

自动历史清理配置

默认情况下,历史案例实例的自动清理是禁用的,但可以通过编程方式启用和配置。启用后,默认在凌晨 1 点运行清理作业,删除所有在 365 天前或更早结束的历史案例实例及相关数据。 历史流程的删除使用 Flowable 批处理机制完成,通过调度作业按批次删除流程,并在批处理表中存储有关所做操作的信息。

CmmnEngine cmmnEngine = CmmnEngineConfiguration.
    .createProcessEngineConfigurationFromResourceDefault()
    .setEnableHistoryCleaning(true)
    .setHistoryCleaningTimeCycleConfig("0 0 1 * * ?")
    .setCleanInstancesEndedAfter(Duration.ofDays(365))
    .buildCmmnEngine();

在 application.properties 或外部化配置中设置的 Spring 属性也可用:

 flowable.enable-history-cleaning=true
 flowable.history-cleaning-after=365d
 flowable.history-cleaning-cycle=0 0 1 * * ?

手动删除历史记录

可以通过在 CmmnHistoryService 查询构建器上执行方法来手动清理历史记录。

删除所有超过一年的历史案例实例及其相关数据。

 int numberOfCasesInBatch = 10;
 Calendar cal = new GregorianCalendar();
 cal.set(Calendar.YEAR, cal.get(Calendar.YEAR) - 1);
 cmmnHistoryService.createHistoricCaseInstanceQuery()
   .finishedBefore(cal.getTime())
   .deleteSequentiallyUsingBatch(numberOfCasesInBatch, "Custom Delete Batch");

单元测试

案例是软件项目的重要组成部分,应该像测试普通应用程序逻辑一样进行测试:使用单元测试。 由于 Flowable 是一个可嵌入的 Java 引擎,为业务案例编写单元测试就像编写常规单元测试一样简单。

Flowable 支持 JUnit 4 和 5 两种风格的单元测试。

在 JUnit 5 风格中,需要使用 org.flowable.cmmn.engine.test.FlowableCmmnTest 注解或手动注册 org.flowable.cmmn.engine.test.FlowableCmmnExtension。 FlowableCmmnTest 注解只是一个元注解,它会注册 FlowableCmmnExtension(即执行 @ExtendWith(FlowableCmmnExtension.class))。 这将使 CmmnEngine 和服务作为参数在测试和生命周期方法中可用(@BeforeAll、@BeforeEach、@AfterEach、@AfterAll)。 在每个测试之前,cmmnEngine 将默认使用类路径上的 flowable.cmmn.cfg.xml 资源进行初始化。 要指定不同的配置文件,需要使用 org.flowable.cmmn.engine.test.CmmnConfigurationResource 注解(参见第二个示例)。 当配置资源相同时,Cmmn 引擎在多个单元测试中静态缓存。

通过使用 FlowableCmmnExtension,你可以使用 org.flowable.cmmn.engine.test.CmmnDeployment 注解测试方法。 当测试方法使用 @CmmnDeployment 注解时,在每个测试之前,将部署 CmmnDeployment#resources 中定义的 cmmn 文件。 如果没有定义资源,将部署与测试类在同一包中的 testClassName.testMethod.cmmn 形式的资源文件。 在测试结束时,将删除部署,包括所有相关的案例实例、任务等。 有关更多信息,请参阅 CmmnDeployment 类。

考虑到所有这些,JUnit 5 测试如下所示:

使用默认资源的 JUnit 5 测试。

@FlowableCmmnTest
class MyTest {

  private CmmnEngine cmmnEngine;
  private CmmnRuntimeService cmmnRuntimeService;
  private CmmnTaskService cmmnTaskService;

  @BeforeEach
  void setUp(CmmnEngine cmmnEngine) {
    this.cmmnEngine = cmmnEngine;
    this.cmmnRuntimeService = cmmnEngine.getCmmnRuntimeService();
    this.cmmnTaskService = cmmnEngine.getTaskRuntimeService();
  }

  @Test
  @CmmnDeployment
  void testSingleHumanTask() {
    CaseInstance caseInstance = cmmnRuntimeService.createCaseInstanceBuilder()
                    .caseDefinitionKey("myCase")
                    .start();
    assertNotNull(caseInstance);

    Task task = cmmnTaskService.createTaskQuery().caseInstanceId(caseInstance.getId()).singleResult();
    assertEquals("Task 1", task.getName());
    assertEquals("JohnDoe", task.getAssignee());

    cmmnTaskService.complete(task.getId());
    assertEquals(0, cmmnRuntimeService.createCaseInstanceQuery().count());
  }
}

使用 JUnit 5,你还可以将部署的 ID(使用 +org.flowable.cmmn.engine.test.CmmnDeploymentId+_)注入到测试和生命周期方法中。

使用自定义资源的 JUnit 5 测试。

@FlowableCmmnTest
@CmmnConfigurationResource("flowable.custom.cmmn.cfg.xml")
class MyTest {

  private CmmnEngine cmmnEngine;
  private CmmnRuntimeService cmmnRuntimeService;
  private CmmnTaskService cmmnTaskService;

  @BeforeEach
  void setUp(CmmnEngine cmmnEngine) {
    this.cmmnEngine = cmmnEngine;
    this.cmmnRuntimeService = cmmnEngine.getCmmnRuntimeService();
    this.cmmnTaskService = cmmnEngine.getTaskRuntimeService();
  }
  @Test
  @CmmnDeployment
  void testSingleHumanTask() {
    CaseInstance caseInstance = cmmnRuntimeService.createCaseInstanceBuilder()
                    .caseDefinitionKey("myCase")
                    .start();
    assertNotNull(caseInstance);

    Task task = cmmnTaskService.createTaskQuery().caseInstanceId(caseInstance.getId()).singleResult();
    assertEquals("Task 1", task.getName());
    assertEquals("JohnDoe", task.getAssignee());

    cmmnTaskService.complete(task.getId());
    assertEquals(0, cmmnRuntimeService.createCaseInstanceQuery().count());
  }
}

在 JUnit 4 风格中,org.flowable.cmmn.engine.test.FlowableCmmnTestCase 可用作父类。它默认使用 flowable.cmmn.cfg.xml 配置文件,如果该文件不存在,则使用带有 H2 内存数据库的标准 CmmnEngine。 在后台,使用 CmmnTestRunner 来初始化 CMMN 引擎。注意下面示例中如何使用 @CmmnDeployment 注解来自动部署案例定义(它将在测试类所在的文件夹中查找 .cmmn 文件,并期望文件名为 <测试类名称>.<测试方法名称>.cmmn。

public class MyTest extends FlowableCmmnTestCase {

  @Test
  @CmmnDeployment
  public void testSingleHumanTask() {
    CaseInstance caseInstance = cmmnRuntimeService.createCaseInstanceBuilder()
                    .caseDefinitionKey("myCase")
                    .start();
    assertNotNull(caseInstance);

    Task task = cmmnTaskService.createTaskQuery().caseInstanceId(caseInstance.getId()).singleResult();
    assertEquals("Task 1", task.getName());
    assertEquals("JohnDoe", task.getAssignee());

    cmmnTaskService.complete(task.getId());
    assertEquals(0, cmmnRuntimeService.createCaseInstanceQuery().count());
  }
}

另外,FlowableCmmnRule 也可用,它允许设置自定义配置:

使用 Rule 的 JUnit 4 测试

@Rule
public FlowableCmmnRule cmmnRule = new FlowableCmmnRule("org/flowable/custom.cfg.xml")

@Test
@CmmnDeployment
public void testSomething() {
    // ...
    assertThat((String) cmmnRule.getCmmnRuntimeService().getVariable(caseInstance.getId(), "test"), containsString("John"));
    // ...
}
← 配置Spring 集成 →
