DMN 1.1 介绍

什么是DMN？

决策模型和标记法(DMN)是由对象管理组织发布的标准。它是一种用于描述和建模组织内可重复决策的标准方法，确保决策模型可以在不同组织之间互换。

什么是DMN定义

DMN 1.1 schema的根元素是definitions元素。在这个元素中可以定义多个决策定义（尽管我们建议在每个文件中只有一个决策定义，因为这样可以简化后期的开发过程）。在每个决策中，可以定义一个表达式。目前在Flowable中，支持决策表这种表达式类型。

<definitions xmlns="http://www.omg.org/spec/DMN/20151101"
  namespace="http://www.flowable.org/dmn"
  name="DetermineDiscount">

  <decision id="DET_DISC_1" name="DetermineDiscount">

    <decisionTable id="determineDiscountTable1" hitPolicy="FIRST">
      ..
    </decisionTable>

  </decision>

</definitions>

创建DMN定义

可以使用纯文本编辑器创建DMN定义，但在本例中，我们将使用Flowable建模器中包含的决策表编辑器。

我们将实现一个非常简单的用例：基于客户类别确定折扣百分比。

首先打开Flowable建模器中的决策表部分。

决策表 1

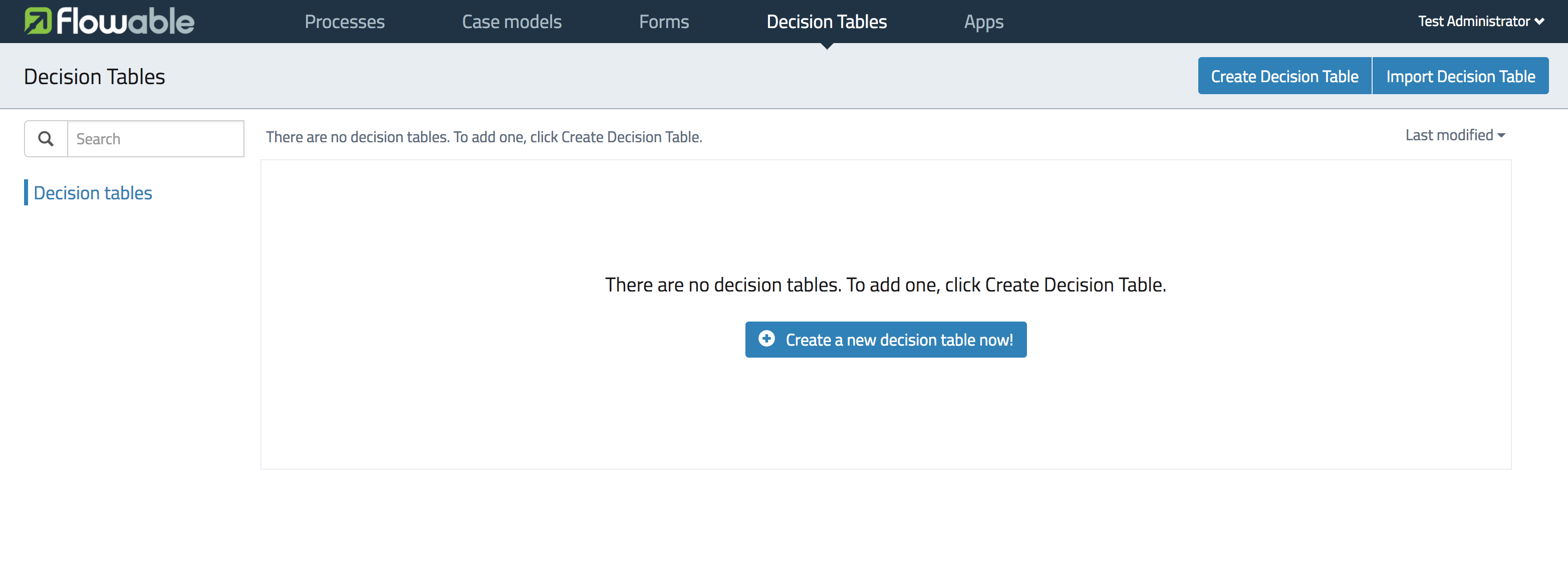

然后选择创建决策表。

决策表 2

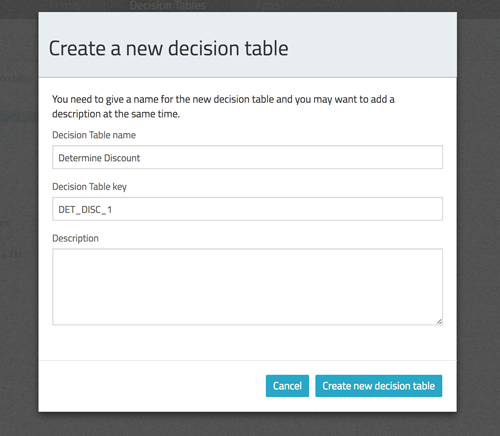

提供决策表名称和唯一的决策表键，然后选择创建新决策表。

决策表 3

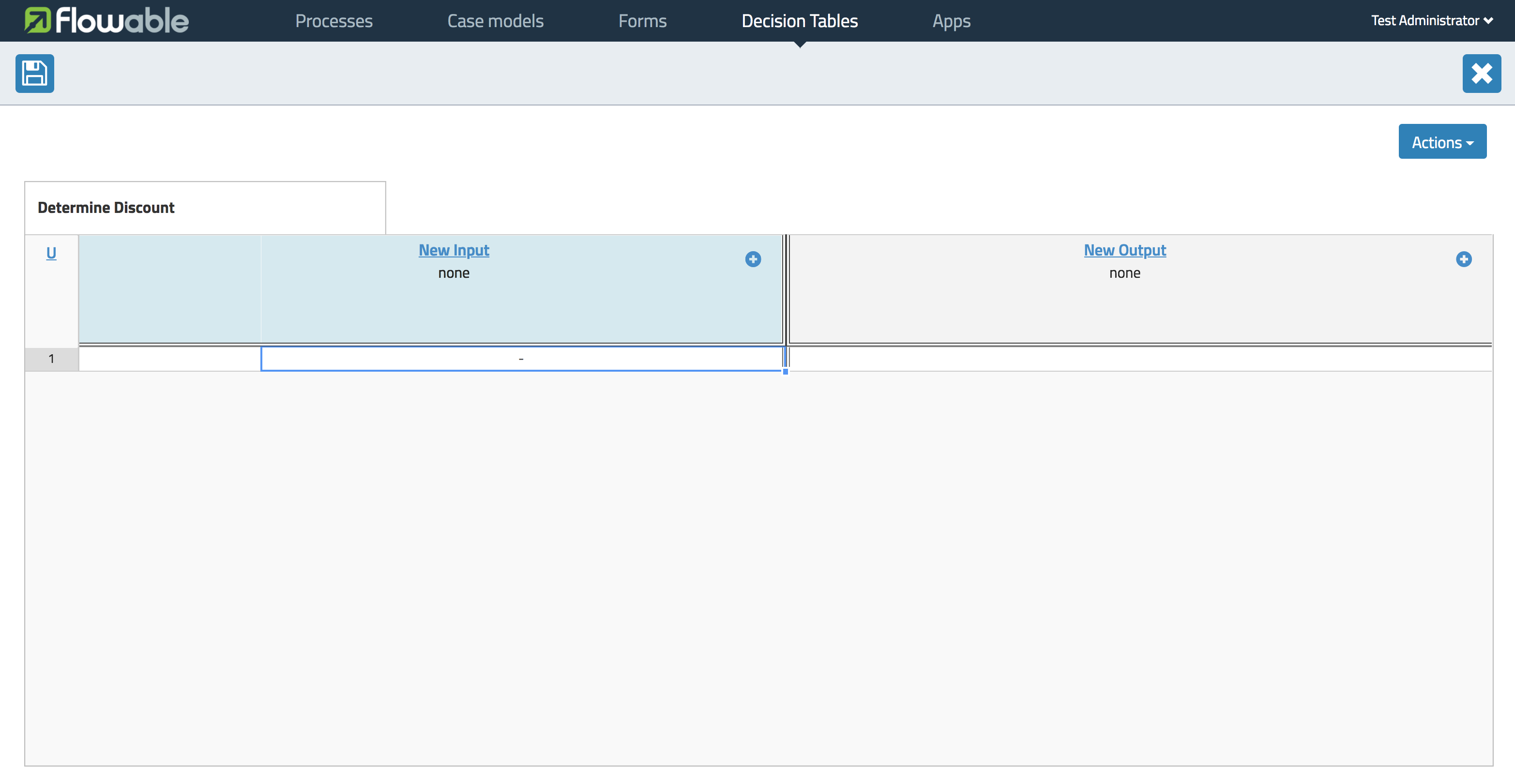

现在您可以开始定义决策表了。让我们描述一下编辑器中显示的内容。

命中策略

在左上角，您可以选择命中策略。

有7种命中策略可用：

单一命中

  • FIRST（首个）：多个（重叠的）规则可能匹配，具有不同的输出条目。返回按规则顺序的第一个命中（并且评估可以停止）。

  • UNIQUE（唯一）：不可能有重叠，所有规则都是互斥的。只能匹配一个规则。

  • ANY（任意）：可能有重叠，但所有匹配规则对每个输出都显示相等的输出条目，因此可以使用任何匹配。如果输出条目不相等，则命中策略不正确，结果将为空并标记为失败。当严格模式被禁用时，最后一个有效规则将作为结果。（违规将作为验证消息出现）

  • PRIORITY（优先级）：多个规则可能匹配，具有不同的输出条目。此策略返回具有最高输出优先级的匹配规则。输出优先级在输出值的有序列表中指定，按优先级降序排列。 当严格模式被禁用且没有定义输出值时，第一个有效规则将作为结果。（违规将作为验证消息出现）

多重命中

  • OUTPUT ORDER（输出顺序）：按输出优先级降序返回所有命中。输出优先级在输出值的有序列表中指定，按优先级降序排列。

  • RULE ORDER（规则顺序）：按规则顺序返回所有命中。

  • COLLECT（收集）：按任意顺序返回所有命中。可以添加运算符（'+'，'<'，'>'，'#'）来对输出应用简单函数。如果没有运算符，结果是所有输出条目的列表。

    • +（求和）：决策表的结果是所有不同输出的总和。

    • <（最小值）：决策表的结果是所有输出的最小值。

    • >（最大值）：决策表的结果是所有输出的最大值。

    • #（计数）：决策表的结果是输出的数量。

（在DMN规范1.2版本之前，count收集命中策略的定义指出只考虑不同的输出。通过在保存决策表时选择强制DMN 1.1，您仍然可以强制使用此行为）

输入和输出表达式

决策表本身的表头分为两个部分：蓝色和绿色。蓝色部分是输入表达式；绿色部分是输出表达式。

决策表 4

在输入表达式中，您可以定义将在规则输入条目的表达式中使用的变量（下面将解释）。通过选择添加输入（右键单击选项菜单或单击加号图标），可以定义多个输入表达式。

决策表 5

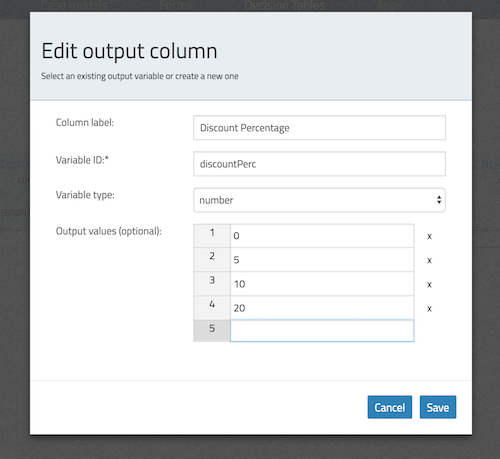

在输出表达式中，您可以定义将创建什么变量来形成决策表执行的结果（变量的值将由输出条目表达式确定；下面将解释）。通过选择添加输出（右键单击选项菜单或单击加号图标），可以定义多个输出表达式。

规则

每个规则由一个或多个输入条目和一个或多个输出条目组成。 输入条目是一个将针对输入变量（该"列"的）评估的表达式。当所有输入条目都评估为真时，规则被认为是真的，并且评估输出条目。

注意

DMN规范定义了一种表达式语言：(S)-FEEL。目前，我们不支持规范的这一部分。在Flowable DMN中，我们使用JUEL作为表达式语言。

决策表 6

要输入表达式，请双击相应的单元格。 在本例中，输入了表达式 == BRONZE。与相应输入表达式（列标题）中定义的变量结合使用，这将在运行时生成完整表达式 customerCat == "BRONZE"。

决策表 7

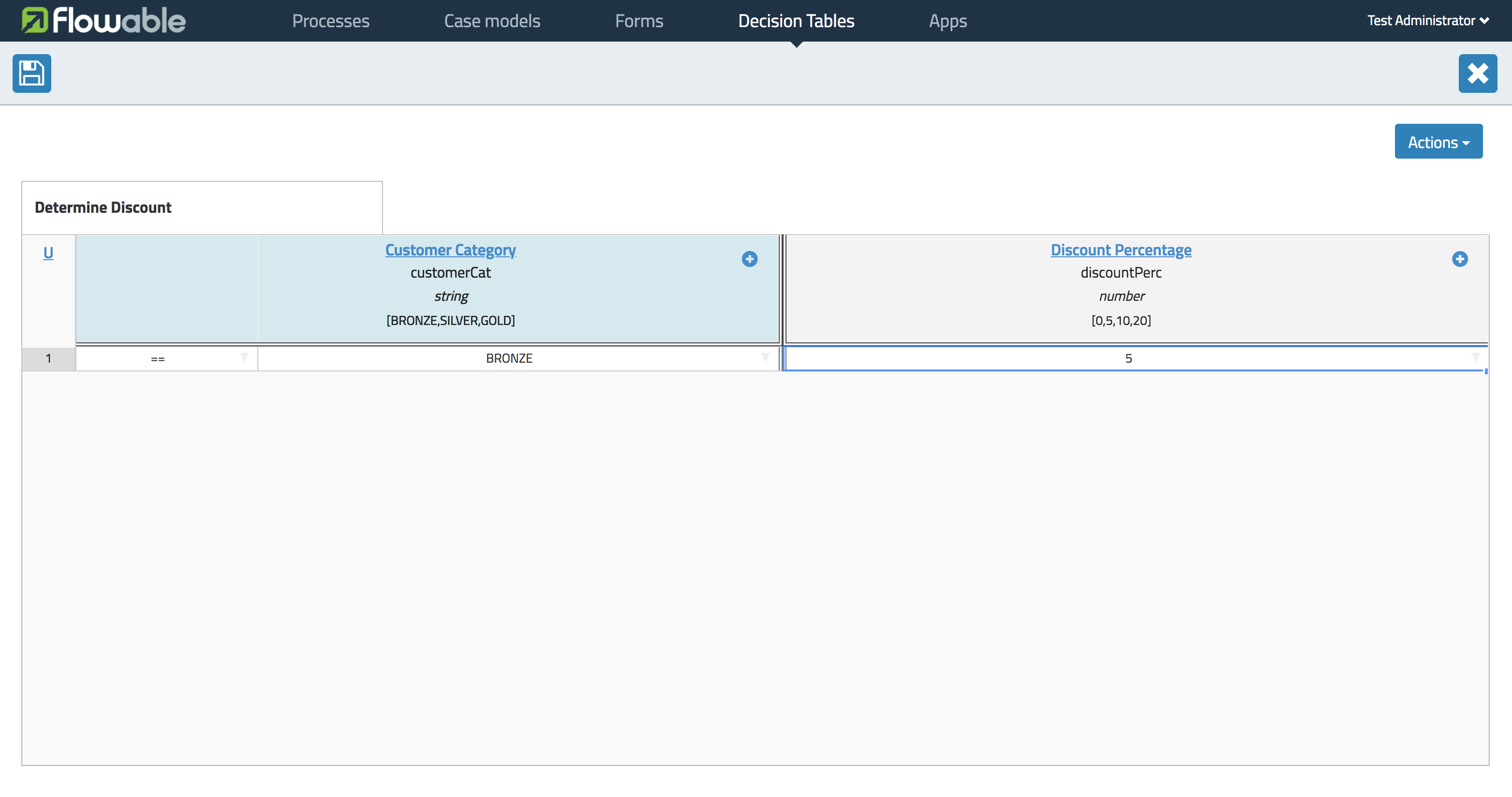

要输入输出表达式，请双击相应的单元格。 在本例中，输入了表达式 5。这实际上更像是一个隐式赋值。当该规则的所有输入条目都评估为真时，值5将被分配给相应输出条目（列）中的变量。

然后我们可以通过添加更多规则（通过选择添加规则）继续完成决策表。

决策表 8

在我们的示例中，规则4有一个空的输入条目。空输入条目将被引擎评估为真。这意味着如果没有其他规则有效，规则4的结果将是这个决策表的输出。在这种情况下，变量discountPerc将具有值0。

决策表 9

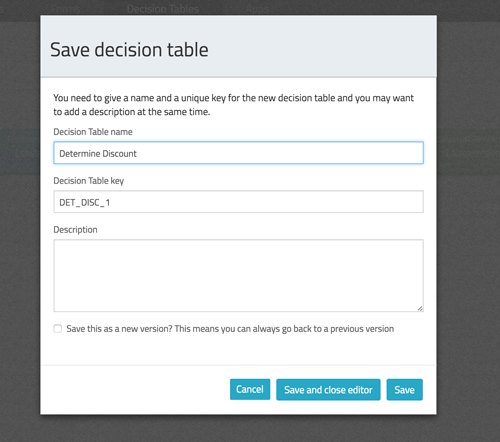

现在可以保存决策表了。提供一个唯一的决策表键。

在BPMN2.0流程中使用

新创建的决策表可以通过包含决策任务并选择决策表引用在BPMN2.0流程中使用。

决策表 10

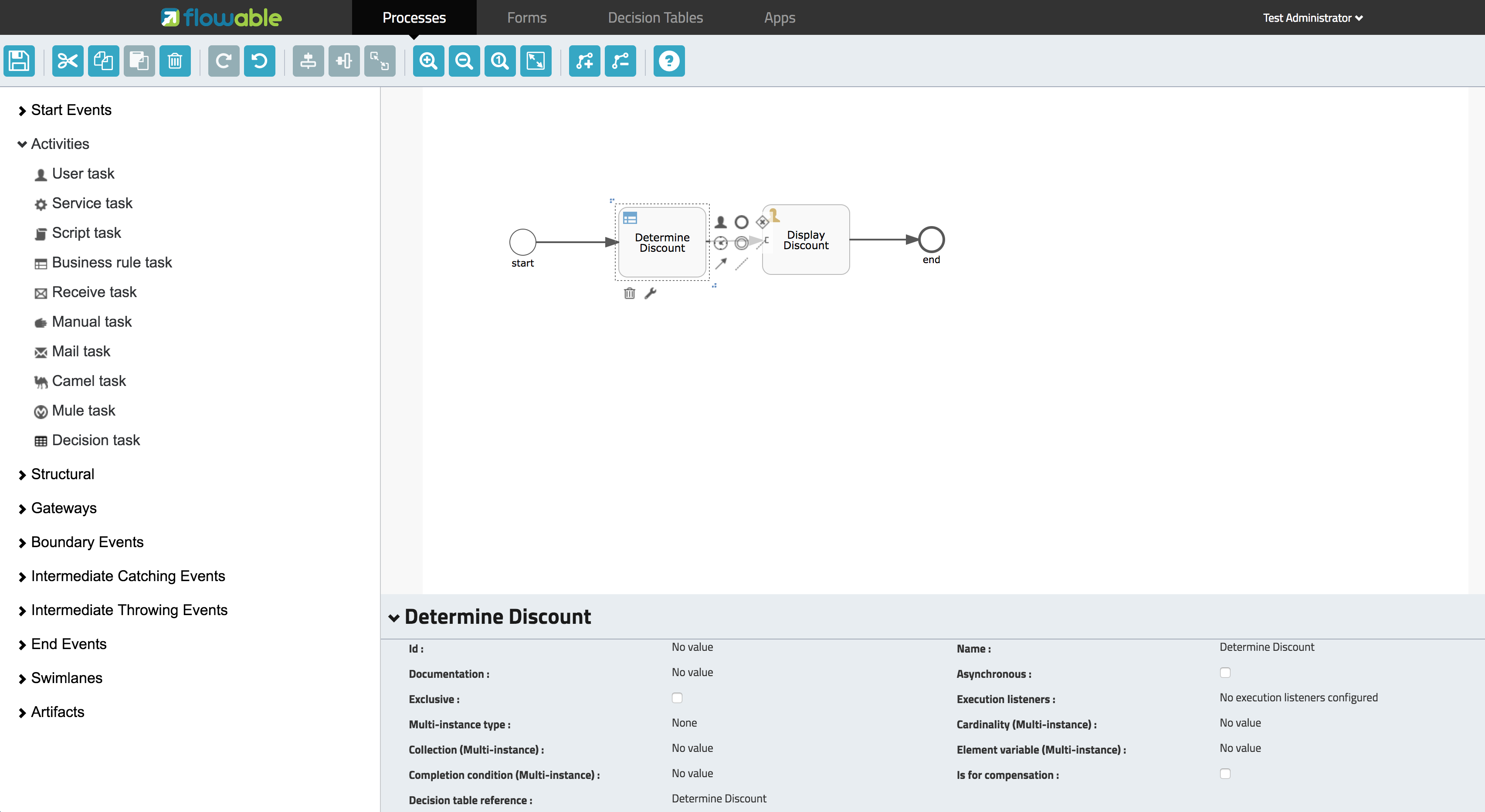

在上面的流程中，该流程有一个开始表单，它将向流程实例（因此也向决策表）提供客户类别。 显示折扣用户任务使用表达式表单字段显示决策表的结果，使用表达式：${discountperc}。

DMN 1.1 XML

上面示例的完整DMN 1.1 XML。

<definitions xmlns="http://www.omg.org/spec/DMN/20151101" id="definition_78d09dd7-374c-11e8-b5d8-0242ac120005" name="Determine Discount" namespace="http://www.flowable.org/dmn">
  <decision id="DET_DISC_1" name="Determine Discount">
    <decisionTable id="decisionTable_78d09dd7-374c-11e8-b5d8-0242ac120005" hitPolicy="UNIQUE">
      <input label="Customer Category">
        <inputExpression id="inputExpression_1" typeRef="string">
          <text>customerCat</text>
        </inputExpression>
        <inputValues>
          <text>"BRONZE","SILVER","GOLD"</text>
        </inputValues>
      </input>
      <output id="outputExpression_2" label="Discount Percentage" name="discountPerc" typeRef="number">
        <outputValues>
          <text>"0","5","10","20"</text>
        </outputValues>
      </output>
      <rule>
        <inputEntry id="inputEntry_1_1">
          <text><![CDATA[== "BRONZE"]]></text>
        </inputEntry>
        <outputEntry id="outputEntry_2_1">
          <text><![CDATA[5]]></text>
        </outputEntry>
      </rule>
      <rule>
        <inputEntry id="inputEntry_1_2">
          <text><![CDATA[== "SILVER"]]></text>
        </inputEntry>
        <outputEntry id="outputEntry_2_2">
          <text><![CDATA[10]]></text>
        </outputEntry>
      </rule>
      <rule>
        <inputEntry id="inputEntry_1_3">
          <text><![CDATA[== "GOLD"]]></text>
        </inputEntry>
        <outputEntry id="outputEntry_2_3">
          <text><![CDATA[20]]></text>
        </outputEntry>
      </rule>
      <rule>
        <inputEntry id="inputEntry_1_4">
          <text><![CDATA[-]]></text>
        </inputEntry>
        <outputEntry id="outputEntry_2_4">
          <text><![CDATA[0]]></text>
        </outputEntry>
      </rule>
    </decisionTable>
  </decision>
</definitions>
  • 这里需要注意的重要一点是，Flowable中使用的决策表键是DMN XML中的决策ID。*
